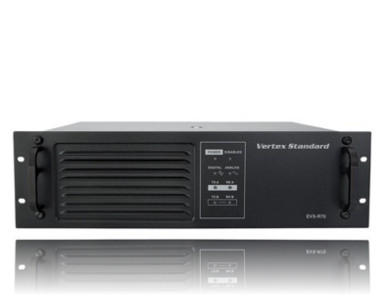

Название: EVX-R70

Артикул: EVX-R70

Узнать цену
Ваше имя
Ваш E-mail*
Сообщение*
Защита от автоматических сообщений
CAPTCHA
Введите слово на картинке*
Узнать цену

Новинка



Гибкость в эксплуатации: аналоговый, цифровой и смешанные режимы

Стандартный ретранслятор EVX-R70 способен функционировать как в аналоговом, так и в цифровом режиме, а так же поддерживать связь с любыми из существующих аналоговых радиостанций. Он также имеет функцию «смешанного режима», которая позволяет динамически переключаться между аналоговым и цифровым режимами для более гибкого использования оборудования.

Максимальная совместимость и энергоэффективность

Цифровые радиостанции eVerge™ совместимы с более чем 74% цифровых радиостанций, используемых по всему миру. В оборудовании используется технология TDMA, благодаря которой обеспечивается продолжительное время работы от батареи, а также значительно снижается стоимость оборудования в сравнении с решениями, используемыми технологию FDMA. Системы радиосвязи, работающие на основе технологии TDMA, могут обслуживать в два раза больше переговорных групп без дополнительных затрат на частотные лицензии.

Непрерывная работа

Стандартный ретранслятор EVX-R70 обеспечивает 100% непрерывную работу на 45 Вт ОВЧ и 40 Вт УВЧ, его можно без труда установить практически на любой ретрансляторной площадке. Он оснащен встроенным источником питания, в качестве внешнего резервного источника можно использовать аккумуляторную батарею постоянного тока.

Многоцветный светодиодный индикатор состояния

Светодиодный индикатор обеспечивает удобный мониторинг состояния ретранслятора. Он показывает уровень заряда аккумуляторной батареи, активированный режим (цифровой / аналоговый), а также передачу и получение сигнала в аналоговом / цифровом режиме по таймслотам.

Особенности

Возможность установки в стойку в соответствии со стандартом EIA
Цифровое устройство кодирования речи AMBE+2™
26-штыревой разъем для подключения аксессуаров

Общие характеристики
Частотный диапазон ОВЧ: 146-174 МГц
УВЧ: 403-410 МГц, 417-422 МГц, 433-450 МГц, 469-470 МГц
Количество каналов и групп 16
Напряжение питания 100 – 240 В переменного тока (13,5 В постоянного тока)
Разнос каналов 25 кГц/12,5 кГц
Потребляемый ток Режим ожидания: 1 A (1 А постоянного тока)
Передача при низкой мощности: 3 A (7,5 А постоянного тока)
Передача при высокой мощности: 4 A (12 А постоянного тока)
Диапазон рабочих температур °C от -30 до +60
Диапазон температур хранения °C от –40 до +85
Стабильность частоты ±0,5 ppm
Рабочий цикл 100%
Размеры (В х Ш х Г) 132,6 x 482,6 x 296,5 мм
Вес (прибл.) 14 кг

Приемник
Чувствительность Аналоговая 12 дБ SINAD: 0,3 мкВ 0,22 мкВ стандартная
Аналоговая, 20 дБ SINAD: 0.4 мкВ
Избирательность по соседнему каналу ОВЧ: ETSI EN 300 65 дБ при 12,5 кГц, 80 дБ при 25 кГц*, ETSI EN 300 50 дБ при 12,5 кГц, 80 дБ при 25 кГц*
УВЧ: ETSI EN 300 65 дБ при 12,5 кГц, 75 дБ при 25 кГц*, ETSI EN 300 50 дБ при 12,5 кГц, 75 дБ при 25 кГц* Перекрестная модуляция ОВЧ: 78 дБ
УВЧ: 75 дБ
Подавление паразитных сигналов ОВЧ: 80 дБ
УВЧ: 75 дБ
Искажение звука 3% (стандартное)
Шумы и помехи -40 дБ при 12,5 кГц,
-45 дБ при 20 / 25 кГц*
Кондуктивные паразитные излучения -57 дБм < 1 ГГц

Передатчик
Выходная мощность от 1 до 25/40 Вт (выбираемая)
Классы излучения (аналоговый режим) 16K0F3E/14K0F3E/11K0F3E
Ограничение модуляции (136 – 174 МГц, 403 – 470 МГц) ± 2,5 кГц при 12,5 кГц ; ± 4,0 кГц при 20 кГц ; ± 5,0 кГц при 25 кГц
Кондуктивные паразитные излучения (136 – 174 МГц, 403 – 470 МГц) -36 дБм < 1 ГГц;
-30 дБм > 1 ГГц
Шумы и помехи при остаточной частотной модуляции (136 – 174 МГц, 403 – 470 МГц) -40 дБ при 12,5 кГц; -45 дБ при 25 кГц
Избирательность по соседнему каналу (136 – 174 МГц, 403 – 470 МГц) 60 дБ при 12,5 кГц;
70 дБ при 25 кГц
Искажение звука 3%
Частотная модуляция 12,5 кГц: 11K0F3E
20 кГц: 14K0F3E
25 кГц: 16K0F3E
Цифровая модуляция 4FSK 12,5 кГц, только передача данных: 7K60FXD
12,4 кГц, передача данных и голосовая связь: 7K60FXE Цифровой протокол ETSI TS 102 361-1, -2, -3
