Производитель: Vertex Standard

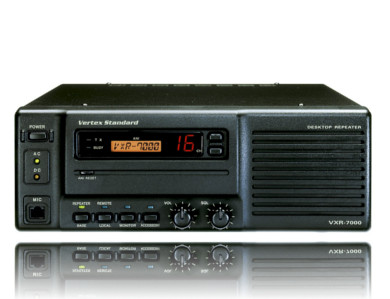

Название: VXR-7000 УКВ-ретранслятор

Артикул: VXR-7000

Узнать цену


Отличается не только современ­ным дизайном и функциональностью - в модели VXR-7000 реализован 100%-цикл при выходной мощности от 10 до 50 Вт. Идеальная базовая станция, в том числе для систем связи различных протоколов: SmarTrunk-II, LTR, MPT-1327.

УКВ ретранслятор

Vertex Standard VXR-7000 представляет собой высококачественный 50-ваттный УКВ ЧМ ретранслятор, который обеспечивает продолжительную двухстороннюю связь высокой надежности. Устройство предназначено для использования в качестве необслуживаемых ретрансляторов в конвенциональных и транкинговых сетях, а также широко используется в сетях мобильной радиосвязи. Ретрансляторы данной модели обеспечивают хорошие сервисные функции и высокие радиотехнические параметры, благодаря чему они надежно зарекомендовали себя как профессиональное оборудование радиосвязи. Vertex VXR-7000 имеют внешнее управление и полный набор технических характеристик, присущих базовым радиостанциям. Они могут быть использованы в широком диапазоне климатических условий. Для увеличения их температурной стабильности и обеспечения бесперебойной работы, предусмотрен принудительный обдув радиатора выходного каскада передатчика. При установке устройства в помещении оператора высокие показатели выходной мощности позволяют компенсировать потери в кабеле. Питание оборудования обеспечивается встроенным блоком 220 В 50 Гц. Кроме этого, возможна работа при электропитании от внешнего источника 13.8 В. В случае сбоев и пропадании необходимого напряжения (220 В), устройство автоматически производит переключение на запасной источник питания, которым может быть, например, аккумуляторная батарея.
Базовый УКВ ретранслятор VXR-7000 относится к дуплексным ретрансляторам коммерческого класса и способен работать как в составе транкинговых и интегрированных систем, так и самостоятельно. Устройство располагает встроенным блоком кодера/декодера CTCSS (47 CTCSS тонов), ФАПЧ синтезатором. Возможна работа в режиме «ретранслятор/оконечная станция». Работа осуществляется с телефонным и транкинговым интерфейсом. Ретранслятор УКВ диапазона VXR-7000 имеет 16 синтезированных каналов радиосвязи, для каждого из которых может быть установлен отдельный режим работы 12.5 / 25 кГц. В базовую комплектацию устройства включены кодеры и декодеры DTMF, CTCSS, 5-tone, DCS, которые позволяют разбивать пользователей на группы и повысить помехоустойчивость оборудования. Программирование УКВ ретранслятора осуществляется с персонального компьютера. Выходная регулируемая мощность передатчика составляет 10-50 Вт. Выходная мощность приемника по НЧ – 4 Вт.

Предусмотрена совместимость со всеми существующими транковыми протоколами. Сопротивление антенны – 50 Ом. Рекомендуемый диапазон температур при эксплуатации Vertex VXR-7000 – от - 30°С до + 60°С. При установке ретранслятора необходимо обеспечить свободный приток воздуха к радиатору, расположенному на задней панели. Не рекомендуется установка устройства в закрытых помещениях маленького объема, что особенно актуально в теплых климатических условиях. Защита от сырости и прямого попадания воды (дождя) является обязательным условием не только бесперебойной работы, но и выполнения гарантийного обслуживания. Лучшими условиями эксплуатации считается установка в специальном помещении, предназначенном для обслуживания радиотехнического оборудования. Базовые ретрансляторы VXR-7000 считаются относительно новой моделью радиотехнического оборудования. Основная цель их разработки и создания предусматривала замену более старой модели VXR-5000. главное отличие Vertex Standard VXR-7000 от устройства предыдущего поколения заключается в возможности работы с выходной мощностью 50 Вт при полном, 100 процентном, цикле нагрузки. Последние достижения в сфере производственных процессов и компьютерного проектирования, использование только высококачественных компонентов и продуманный дизайн являются залогом надежности и бесперебойной эксплуатации оборудования.

Общие характеристики
Диапазон частот ОВЧ: 146 – 174 МГц
УВЧ: 403-410 МГц, 417-422 МГц, 433-450 МГц, 469-470 МГц

Количество каналов 16
Напряжение электропитания 200/240 В переменного тока ±10% 50/60 Гц или 13,8 В постоянного тока
Разнесение каналов 12,5/25 кГц
Шаг фазовой подстройки частоты ОВЧ: 5,0 / 6,25 кГц
УВЧ: 2,5 / 5,0 / 6,25 кГц

Диапазон рабочих температур ºC От -25 дo +55
Устойчивость частоты ±1,0 кГц
Сопротивление антенны 50 Ом (несбалансир.)
Габариты (В х Ш х Г) 325 x 115 x 391,5 мм
Масса (приблиз.) 10 кг

Приемник
Чувствительность 20дБ SINAD -2 дБ мкВ ЭДС
Избирательность 70 дБ/60 дБ
Перекрестная модуляция 70 дБ
Подавление паразитных сигналов и помех по зеркальному каналу 70 дБ
Звуковой выход 4 Вт при 4 Ом 10% THD

Передатчик
Выходная мощность От 5 до 25 Вт
Рабочий цикл 50%
Модуляция 16K0F3E, 11K0F3E
Ограничение модуляции ±5,0 кГц / ±2,5 кГц
Искажение звука < 2,5% при 1 кГц
Паразитное излучение -36 дБМ при ≤ 1 ГГц; -30 дБМ при > 1 ГГц
