Производитель: Vertex Standard

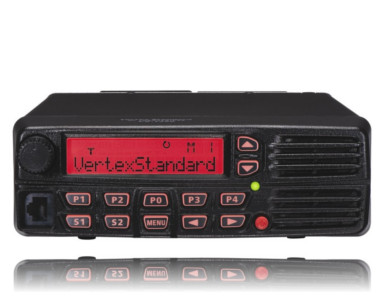

Название: VX-1400

Артикул: VX-1400

Узнать цену


Компактный КВ трансивер, который можно применять как в качестве мобильной радиостанции, так и в качестве базовой. Мощностью 100 Вт, компактная установка VX-1400 обеспечивает стабильную связь на больших расстояниях, надежную работу, качественный сигнал и поддержку 512 каналов.

Компактный размер

VX-1400 экономит пространство, в то же время обеспечивая все необходимые функции для оптимальной мобильной КВ связи. Для большего числа вариантов установки можно отдельно заказать комплект для разнесенного монтажа блока управления и приемопередатчика.

Надежность работы

Трансивер оснащен системой охлаждения, состоящей из двух вентиляторов большого диаметра для поддержания стабильной температуры и обеспечения продолжительной работы с надлежащей вентиляцией.

Четкость связи

VX-1400 использует цифровую обработку сигнала (DSP) для усиления звука и цифрового подавления фоновых шумов в целях четкости передачи и приема. Дополнительные функции DSP включают автоматический режектор и эквалайзер микрофона для повышения качества работы.

Большая пропускная способность каналов

VX-1400 имеет 512 каналов, разделяемых на пять групп, с любым числом каналов в группе. Каждый канал можно запрограммировать с помощью описания в буквенно-цифровой форме на 14 символов для быстрого и легкого управления вызовами. Включает три опции отображения каналов: канал с памятью; буквенно-цифровой тэг или сочетание обоих.

Опция автоматического установления соединения (ALE)

Для удобного обмена сообщениями внутри организации и контроля без дополнительного оборудования и операторов, установите опцию ALE-2, чтобы VX-1400 мог пользоваться функцией ALE для выбора канала с наилучшим показателем LQA (анализа качества соединения) из числа запрограммированных каналов. ALE автоматически убирает потенциальные источники сбоя передачи для более устойчивой и надежной связи. Это прекрасное решение для служб быстрого реагирования и организаций, нуждающихся в альтернативном резервном канале связи на случай потери обычной связи.

Опция шифрования речи

Для нужд защиты связи, устройство непрерывно изменяющегося кода с инверсией частот Transcrypt™ SC20-455 совместимо с VX-1400.

Особенности

Семь программируемых клавиш
Функция блокировки программируемой клавиши
VFO (генератор переменной частоты)
Канал с памятью (предварительно установленные морские каналы МСЭ)
Оповещение одним нажатием клавиши и опция программирования каналов на 2182 кГц для клавиш S1/S2
Режимы вызова: SELCALL, TELCALL, Message, Position Request, Position Send, Beacon Request
Повтор сообщения (SELCALL или ALE)
Голосовой указатель, объявляющий номер канала с памятью
Память речевых сигналов
Устройство подавления радиопомех
Шумоподавитель
VOX
Приоритетный поиск
Входной разъем GPS (с кабелем CT-139)
Разъем модема передачи данных (с кабелем CT-139)
Дополнительный разъем D-sub на 25 штырьков (с кабелем CT-139)
Внешнее устройство автоматической настройки антенны (заказное)
Дистанционное управление головкой (заказное)

Общие характеристики
Диапазон частот
1606,5-2170 кГц, 2173,5-2190,5 кГц,
2194-2498 кГц, 2502-2850 кГц,
3023 кГц, 3155-3400 кГц, 3500-3900 кГц,
3950-4650 кГц, 4750-4995 кГц,
5005-5480 кГц, 5680 кГц, 5730-5950 кГц,
6200-6525 кГц, 6765-7000 кГц,
7300-8815 кГц, 9040-9500 кГц,
9800-9995 кГц, 10003 кГц,
10100-11175 кГц, 11400-11700 кГц,
12050-13200 кГц, 13360-14000 кГц,
14250-14990 кГц, 14993 кГц,
15550-17700 кГц, 18030-19990 кГц,
19993 кГц, 20010-21000 кГц,
21750-21924 кГц, 22000-24990 кГц,
25010-25070 кГц, 25210-25670 кГц,
26100-28000 кГц, 29700-30005 кГц

Количество каналов 512
Класс излучения A1A (CW);
J3E (LSB/USB);
A3E (AM);
H3E (только для 2182 кГц);
J2B (FSK/AFSK)

Источник питания 13,8 В постоянного тока
Шаг синтезатора частот ±15%
Стабильность частоты 10 Гц ± 0,5 ppm
Потребляемый ток Прием, без сигнала: 1 A;
передача, макс.: 23 A

Диапазон рабочих температур ºC от -20 до +60
Сопротивление антенны 50 Ом, несбалансированное
Класс IP IP 54 (только для передней панели с подключенным MH-77)
Габариты (Ш x В x Г) 178 x 60 x 268 мм (без учета органов управления и вентиляторов системы охлаждения)
Масса (приблизительно) 3,4 кг

Приемник
Тип схемы Супергетеродин с двойным преобразованием
Чувствительность (10 дБ S/N) 0,5-1,6 МГц: 0,71 мкВ (A1A/J2B/J3E);
0,5-1,6 МГц: 7.93 мкВ (A3E);
1,6-30 МГц: 0,16 мкВ (A1A/J2B/J3E);
1,6-30 МГц: 1,00 мкВ (A3E)

Избирательность по смежному каналу (-6 дБ / -60 дБ) 2,2 кГц/4,5 кГц (J2B/J3E/A3E узкий);
500 Гц/1,2 кГц (A1A узкий);
6 кГц / 20 кГц (A3E)

Подавление по ПЧ 80 дБ
Звуковой выход 10 Вт на 4 Ома при 5% общего искажения высшими гармониками (J3E/A1A)

Передатчик
Выходная мощность при 13,8 В, 25ºC 100 Вт (J2B/J3E/A1A) – 3 уровня установки:
низкий/средний/высокий с возможностью настройки (100 Вт - 10 Вт) с шагом 1 Вт
AM несущая 25 Вт – 2,5 Вт (A3E)

Тип модуляции Модулятор PSN (SSB) низкого уровня (начальная стадия) (AM)
Паразитное излучение - 42 дБ (1,8-30 МГц)
- 36 дБ (1,6-1,8 МГц, гармоническое)

Подавление несущей J3E -45 дБ при 100 Вт (PEP)
Подавление боковых полос 50 дБ при тональном сигнале 1,5 кГц, 100 Вт (PEP)
Характеристика звуковой частоты (однополосная) <-6 дБ (300 – 2400 Гц)
Занимаемая полоса частот A1A: менее 0,5 кГц;
J2B/J3E/H3E: менее 3,0 кГц;
A3E: менее 6,0 кГц

Сопротивление микрофона 200 – 10 кОм, (600 Ом номинальное)
Внепосолосные излучения 75 дб
Относительный уровень побочных излучений на гармониках менее 3fp - 60дб;
на гармониках свыше 3fp - 65 дб
