Производитель: Vertex Standard

Название: VX-1700

Артикул: VX-1700

Узнать цену

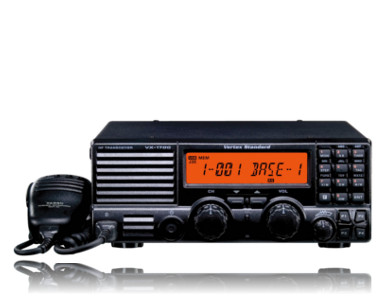

Универсальное 125-ваттное устройство VX-1700 сочетает в себе две функции: возимой радиостанции и базовой станции, предназначенной для организации дальней подвижной радиосвязи. Среди поддерживаемых этим устройством режимов работы – LSB/USB (J3E и J2B), AM (A3E) и CW (A1A), что делает его идеальным решением в самых разных условиях применения.

Большая канальная емкость

Радиостанция VX-1700 позволяет запрограммировать 200 каналов и разбить их на пять групп с любым количеством каналов в группе. Каждому запрограммированному каналу можно присвоить 6-значное буквенно-цифровое обозначение, что значительно ускоряет и упрощает управление вызовами.

Автоматическое установление соединения с помощью функции ALE

При наличии опции ALE-1 радиостанция VX-1700 автоматически выберет из числа запрограммированных каналов канал с наилучшим показателем качества связи LQA (Link Quality Analysis).

Гибкий выбор режимов связи

Радиостанция VX-1700 позволяет по мере необходимости использовать шесть разных режимов связи: SELCALL (выборочный вызов), TELCALL (телефонный вызов), Message Call (обмен текстовыми сообщениями), Position Request Call (запрос информации о местоположения), Position Send Call (передача информации о местоположении) и Beacon Request Call (запрос радиомаяка для проверки качества сигнала).

Режим сканирования Dual Watch

Работая на любом из каналов, радиостанция VX-1700 может осуществлять мониторинг другого запрограммированного канала, что позволяет не пропустить важный вызов. Этот режим особенно актуален в чрезвычайных ситуациях, когда от прохождения того или иного вызова может зависеть решение поставленной задачи.

Особенности

Другие функциональные возможности
Четыре программируемые клавиши
Механизм подавления помех
Функция CW Semi break-in
Функция CW Sidetone
Функция VOX
Режим VFO
Сохранение информации о запрограммированных каналах

Общие характеристики
Диапазон частот 1606,5-2170 кГц, 2173,5-2190,5 кГц,
2194-2498 кГц, 2502-2850 кГц,
3023 кГц, 3155-3400 кГц, 3500-3900 кГц,
3950-4650 кГц, 4750-4995 кГц,
5005-5480 кГц, 5680 кГц, 5730-5950 кГц,
6200-6525 кГц, 6765-7000 кГц,
7300-8815 кГц, 9040-9500 кГц,
9800-9995 кГц, 10003 кГц,
10100-11175 кГц, 11400-11700 кГц,
12050-13200 кГц, 13360-14000 кГц,
14250-14990 кГц, 14993 кГц,
15550-17700 кГц, 18030-19990 кГц,
19993 кГц, 20010-21000 кГц,
21750-21924 кГц, 22000-24990 кГц,
25010-25070 кГц, 25210-25670 кГц,
26100-28000 кГц, 29700-30005 кГц

Количество каналов 200
Класс излучения A1A(CW); J3E(LSB/USB); A3E(AM); J2B (USB/LSB)
Источник питания 13,8 В постоянного тока ±15%, отрицательное заземление
Шаг синтезатора частот 10 Гц, 100 Гц, 1 кГц
Стабильность частоты ± 1 ppm (от -10°C до +55°C) TYP
Потребляемый ток Режим ожидания: 25 мА; прием, без сигнала: 1,0 A;
прием: 1,5 A;
передача: 24 A (125 Вт на выходе)

Диапазон рабочих температур °C от -10 до +55
Сопротивление антенны 50 Ом
Габариты (Ш x В x Г) 241 x 99 x 285 мм
Масса (приблизительно) 4,3 кг

Приемник
Промежуточная частота 1-я: 45,274 МГц, 2-я: 24 кГц
Чувствительность (A1A/J2B/J3E/A3E: S/N 10 дБ) 0,5-1,6 МГц: 1.41 мкВ (A1A/J2B/J3E);
8 мкВ (A3E) 1,6-30 МГц: 0,16мкВ (A1A/J2B/J3E);
1 мкВ (A3E)

Чувствительность шумоподавления (A1A/J2B/J3E) 0,5-1,6 МГц: 2,5 мкВ; 1,6-30 МГц: 2 мкВ
Подавление по ПЧ Лучше 80 дБ
Избирательность A1A(W), J2B(W), J3E: > 2,2 кГц при -6 дБ;
< 4,5 кГц при -60 дБ;
A1A(N), J2B(N): > 500 Гц при -6 дБ;
< 2,0 кГц при - 60 дБ; A3E: > 6 кГц при - 6 дБ;
< 20 кГц при -60 дБ

Звуковой выход 2,2 Вт на 8 Ом при 10% общего искажения высшими гармониками
Акустический импеданс 4-16 Ом (номинальный 8 Ом)
Наведенное излучение Менее 4000 мкВт

Передатчик
Выходная мощность 125 Вт (A1A, J2B, J3E при 1,6000-3,9999 МГц)*;
100 Вт (A1A, J2B, J3E при 4,0000-30,000 МГц);
31 Вт AM несущая (A3E при 1,6000-3,9999 МГц);
25 Вт AM несущая (A3E при 4,0000-30,000 МГц)

Рабочий цикл Прием : передача = 4 мин. : 1 мин.
Модуляция J3E: PSN модулятор;
A3E: низкий уровень (входная)

Паразитное излучение -50 дБ (гармоническое)
Подавление несущей J3E Лучше 50 дБ ниже пика на выходе
Подавление паразитной боковой полосы Лучше 60 дБ ниже пика на выходе
Характеристика звуковой частоты (J3E) Не более -6 дБ от 400-2500 Гц
Занимаемая полоса частот A1A: менее 0,5 кГц;
J3E: менее 3,0 кГц;
A3E: менее 6,0 кГц

Сопротивление микрофона 200-10 кОм, (номинальное 600 Ом)
Внепосолосные излучения 75 дб
Относительный уровень побочных излучений на гармониках менее 3fp - 60дб;
на гармониках свыше 3fp - 65 дб
