Производитель: YAESU

Название: DR-1X

Артикул: DR-1X

Узнать цену

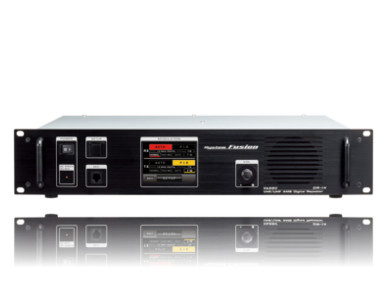

DR-1X, двухдиапазонный (144/430MHz) ретранслятор, который поддерживает обычную аналоговую FM связь, а также одновременно цифровой протокол System Fusion в пределах частотного диапазона 12.5кГц.

System Fusion является интегрированной платформой, которую мы предлагаем в качестве нашего цифрового решения для радиосвязи, она обеспечит четкую и чистую голосовую связь и надежную высокоскоростную передачу данных с использованием цифровой модуляции C4FM, а также позволит пользоваться существенными преимуществами аналоговой FM радиосвязи, такими как низкое потребление батареи и возможность работать на больших расстояниях. Одной из ключевых возможностей System Fusion является функция AMS (автоматический выбор режима), которая мгновенно распознает принимается ли сигнал в режиме V/D, режиме голосовой связи или режиме данных FR аналоговом FM или цифровом C4FM, и автоматически переключается на соответствующий. Таким образом, благодаря нашим цифровым трансиверам FT1DR и FTM-400DR System Fusion, чтобы поддерживать связь с аналоговыми FM радиостанциями больше нет необходимости каждый раз вручную переключать режимы.
На репитере DR-1X, AMS можно настроить так, чтобы входящий цифровой C4FM сигнал преобразовывался в аналоговый FM и ретранслировался, таким образом позволяя поддерживать связь между цифровым и аналоговым трансиверами. AMS также можно настроить на автоматическую ретрансляцию входящего режима на выход, позволяя цифровым и аналоговым пользователям совместно использовать один ретранслятор.
До сих пор, FM ретрансляторы использовались только для традиционной FM связи, а цифровые ретрансляторы только для цифровой. Однако, теперь просто заменив обычный аналоговый FM репитер на DR-1X, вы можете продолжать пользоваться обычной FM связью, а также использовать ретранслятор для более продвинутой цифровой радиосвязи System Fusion. Другие периферийные устройства, такие как дуплексер и усилитель и т.д. можно продолжать использоваться как обычно.

Система управления ретранслятором включает панель выбора частот RX/TX, мощности (50/20/5 Вт), доступ к управлению CTCSS или DCS аналоговой FM, с программируемыми временными интервалами и идентификатором CW или голоса (если установлена опция FVS-2). Также поддерживается возможность дистанционного управления для функции Shutdown (отключение). На задней панели имеется I/O порт, с помощью которого можно подключить "С-COM 7330 Тройной контроллер ретранслятора." Этот контроллер позволяет управлять максимум тремя DR-1X, чтобы запрограммировать сигнал, таймер, режим доступа и многое другое.

Особенности

Функция AMS (автоматический выбор режима) автоматически распознает принят ли цифровой C4FM сигнал или обычный FM
Улучшенный показатель BER (Bit Error Rate- характеристика качества передачи) C4FM обеспечивает превосходное качество звука
Улучшенный показатель BER (Bit Error Rate) C4FM обеспечивает лучший прием во время движения и в условиях слабого приема сигнала
Использование всего диапазона 12,5 кГц обеспечивает высокую скорость передачи данных
Функция быстрого снимка позволяет получать изображения, вместе с информацией о времени и данными GPS
Цифровая функция GM (цифровая функция контроля группы)
Высокоточная функция навигации
Режимы модуляции: 12,5 кГц цифровой C4FM, обычный FM
Функция AMS (автоматический выбор режима) автоматически распознает является ли сигнал цифровым C4FM или обычным сигналом FM
3,5-дюймовый цветной сенсорный экран
Очень надежная в работе, высокая выходная мощность: 50Вт/20Вт / 5Вт
Аварийный режим: Поддержка автоматической смены резервной батареи
Разъем под микрофон на передней панели предназначен для использования при проверке передачи, и позволяет использовать репитер в качестве базовой станции
Встроенный большой динамик с регулятором громкости на передней панели
Внутренний источник питания
19" монтируется в стойку
Высокая стабильность ± 2.5ppm TCXO
DSQ сигналинг (код цифрового шумоподавления)
CTCSS и DCS сигналинг
Функция оповещения идентификатора (Голосовой режим: требуется FVS-2)
На задней панели имеется I/O порт, с помощью которого можно подключить "С-COM 7330" контроллер ретранслятора.
Работа в качестве базовой станции

Общие характеристики:
Диапазоны частот: RX / TX: 144 до 148 МГц, от 430 до 450 МГц
Шаг канала: 5/6.25 кГц
Тип цепи: супер-гетеродин с двойным преобразованием
Тип модуляции: F1D, F2D, F3E, F7W
Выходная мощность: 50 Вт/20 Вт / 5 Вт
Размер (Ш х В х Г): 482 х 88 х 380 мм без ручки и провода
Вес (прибл.): 10 кг
Кол-во в упаковке: 1
Гарантия: 1 год
Брошюры и рекламные материалы

Брошюра (EN)

Руководства и инструкции

Инструкция по эксплуатации (EN)
