Производитель: YAESU

Название: FTDX9000MP

Артикул: FTDX9000MP

Узнать цену

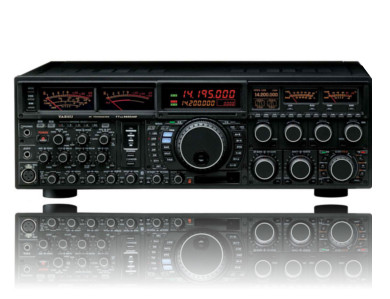

КВ трансивер Yaesu FT DX 9000 вобрал в себя весь опыт предыдущих поколений, а также много нового, что делает его лучшим в элитном классе базовых станций.

Современная обстановка в любительском эфире, особенно во время соревнований и экспедиций, заставляет по-новому взглянуть на проблему линейности входных цепей качественного трансивера. Именно поэтому инженерами компании Yaesu особое внимание уделялось получению наилучших значений таких важных параметров, как шумы гетеродинов, динамический диапазон по блокированию и динамический диапазон по интермодуляции. Важно чтобы все эти параметры были взаимно сбалансированы.

В новом трансивере Yaesu FT DX 9000 впервые применен синтезатор частот прямого синтеза HRDDS (High Resolution Direct Digital Synthesizer) c опорной частотой 400 МГц. Трансивер имеет два абсолютно идентичных приемника.

На входе приемника используется, хорошо зарекомендовавший себя в трансиверах Yaesu FT-1000MP MARK V, пассивный преселектор (VRF) или новая разработка, так называемая µ–резонансная схема, основанная на изменении резонансной частоты катушки с высокой добротностью. Сердечник перемещается внутри катушки при помощи малошумящего шагового двигателя, который управляется с передней панели. Эта схема позволяет получить полосу пропускания по входу лучше, чем с VRF. Диапазон работы схем 1,8 МГц, 3,5/7 МГц, 10/14 МГц.

Двухтактный УВЧ и двойной балансный первый смеситель на транзисторах FET SST310 имеют прекрасную линейность и низкий уровень шума. По первой ПЧ используются лестничные фильтры 3, 6 или 15 кГц. Вторая ПЧ – 455 кГц. Окончательная обработка сигнала проводится 32-битным DSP процессором на частоте 30 кГц. Примененные решения позволили получить значения IP3 +40 дБм и лучший динамический диапазон на рынке. Yaesu FT DX 9000MP


В зависимости от выходной мощности имеются две версии: 200 Вт со встроенным источником питания (FT DX 9000D) и 400 Вт с питанием от внешнего источника (FT DX 9000MP). В обоих версиях имеется возможность перевода режима выходного каскада в класс А, что значительно снижает побочные излучения. Выходная мощность в этом режиме 75 Вт и 100 Вт соответственно. Напряжение смещения можно изменять с передней панели от класса А до АВ. Надежность передатчику придает использование объемного радиатора и тихий низкоскоростной вентилятор диаметром 120 мм.

К другим особенностям следует отнести большой многофункциональный TFT дисплей (только FT DX 9000D), 4 антенных разъема плюс 2 только на прием, разъем для подключения интерфейса поворотного устройства, прямое подключение звуковой карты, РС, клавиатуры, порт Flash памяти для сохранения настроек и другие программные и аппаратные возможности для DX и Contest работы.

Общие характеристики
Диапазон частот ПРМ-30 кГц-60 МГц, ПРД - 160-6 м
Количество каналов: <2>100
Диапазон рабочих температур,°С от -10 до +60
Стабильность частоты, ppm ±0,03
Шаг 1/10 Гц (SSB/CW/AM), 100 Гц (FM)
Напряжение питания, В 90-264 В
Габариты, мм 518х165х438,5
Вес, кг 30

Приемник
Чувствительность, мкв 0.1-1.8 МГц 2 мкВ; 160-10 m 0.2 мкВ; 10 m 0.2 мкв; 6 m 0.125 мкВ;
Коэффициент зеркальных помех dB 70
Промежуточные частоты VFO-A: 40.455 МГц/455 кГц/30 кГц (24 кГц FM) VFO-B: 40.455 МГц/450 кГц/30 кГц (24 кГц FM)
Входное сопротивление антенны 50 Ом, несимметричная (тюнер выключен)
16,7 – 150 Ом, несимметричная (тюнер включен, 160-6 м, только передача)
25-100 Ом, несимметричная (тюнер включен, 6 м, только передача)


Передатчик
Выходная мощность, Вт. 5-400
Подавление побочных излучений 80 дб
Подавление несущей 70 дб
Подавление нежелательной боковой полосы 80 дБ
АЧХ тракта НЧ -6 дБ (400-2600 Гц)
