Производитель: YAESU

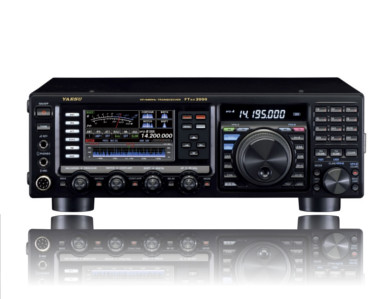

Название: FT DX 3000

Артикул: FT DX 3000

Узнать цену


В 2012 году на выставке в Дейтоне компания Yaesu показала свой новый трансивер Yaesu FTdx-3000. Этот трансивер относится к аппаратам среднего класса, но по своим параметрам технических характеристик приближается к топовому трансиверу FTdx-5000. Новейшие разработки сегодняшнего дня воплощаются в удобство использования, качество звучания и хороший сервис.

Инженеры компании Yaesu предлагают по-новому взглянуть на то, как может выглядеть трансивер сегодняшнего дня. Передняя панель трансивера имеет «сдержанный стиль» и очень эргономична. Время миллиона ручек и индикаторов уходит в прошлое.

Хорошо продуманное размещение основных органов управления позволяет быстро получить доступ к оперативному управлению параметрами трансивера, а на большом экране сразу видно какие изменения сделаны. Все характеристики и параметры фильтров отображаются одновременно. Практически вся информация отображается на одном 4.3” TFT экране. Тут присутствует стрелочный индикатор, который приобретает новый формат отображения и может быть заменён на «бар-индикатор».

В новом КВ трансивере от YAESU FTDX3000 используется улучшенный кварцевый руфинг-фильтр,испытанный в FTDX 5000.
Первая ПЧ приемника с преобразованием вниз составляет 9 МГц, что позволяет реализовать высококачественные руфинг-фильтры с полосой 600 и 3000 Гц, и даже 300 Гц (опция). Использование фильтров с очень хорошей прямоугольностью обеспечивает высочайшие характеристики приемника по динамическому диапазону. Выдающиеся параметры приемника YAESU FTDX3000 – наследство от FTDX 5000.

Главные элементы качественного радиоприемника – УВЧ и первый смеситель. Инженеры YEASU добились предельно достижимых параметров этих узлов. УВЧ оптимизирован по шумовым характеристикам, кроме того, в нем установлены ВЧ трансформаторы увеличенных размеров, обеспечивающие минимум насыщения при обработке мощных сигналов. Оптимизация режимов всех узлов была направлена на получение максимального значения многосигнальной избирательности.

Особенности

Улучшенная схемотехника входных цепей приемника позволила получить параметры, лучше, чем у прототипа – FTDX5000. При использовании фильтра 600 Гц при расстройке на 2 кГц коэффициент IP3 составляет+33 дБ!
32-битный блок цифровой обработки сигнала по промежуточной частоте - надежная защита от QRM.
Увеличенный цветной LCD дисплей.
Встроенный скоростной спектроскоп с полосой просмотра от 20 кГц до 1 МГц.
Опционально кодер/декодер RTTY/PSK и низкочастотный осциллограф.
Отдельная цифровая шкала.

Технические характеристики
Диапазон принимаемых частот 30 кГц - 56 MHz
160 - 6м (Любительские диапазоны)

Диапазон передаваемых частот 160 - 6м (Любительские диапазоны)
Стабильность частоты +-0.5 ppm
Диапазон рабочих температур от -10 до +50
Виды модуляции AlA (CW), A3E (AM),J3E (LSB,USB), F3E (FM), F1 B (RTTY), G1B (PSK)
Шаг частоты 1510 Гц (SSB, CW, & AM), 100Hz (FM) Импеданс антенного выхода 50 (Небалансный выход)
16.7 - 150 Ом (Небалансный выход тюнера, 1.8- 29.7 МГц)
25 -100 Ом (Небалансный выход тюнера 50 МГц)

Потребляемый ток Приём: 1.8A
Приём (макс. Громкость): 2.1A
Передача (100W): 23A
Напряжение питания Постоянное: 13.8 В ±10% (Отрицательная земля)
Размеры (Ширина x Высота x Глубина) 385 x 115 x 312мм
Масса 10 Кг

Передатчик
Выходная мощность 5 - 100 Ватт (2 - 25 Ватт в АМ)
Типы модуляции J3E (SSB):Балансная
A3E (AM):Маломощная
F3E (FM):Изменением раектанса

Максимальная девиация в ЧМ Широкая: 5.0 кГц
Узкая: 2.5 кГц

Подавление гармоник Лучше -60 dB (160 – 10м)
Лучше -63 dB (6м)

Подавление несущей в SSB Лучше 60 dB
Подавление нерабочей полосы Лучше 60 dB
IMD 3-его порядка -31dB на 14 MHz 100 waltB PEP
Полоса 3 kHz (LSBUSB),500 Hz (CW),
6kHz (AM),16kHz (FM)

Импеданс микрофона 600 Ом

Приёмник
Тип приёмного тракта Супергетеродин с двойным преобразованием
Промежуточные частоты 9.000 МГц /30 кГц (24 кГц для АМФМ)
Чувствительность SSB (Полоса: 2.4кГц, 10 dB S+NIN)
0.211мкВ / (1.8…30 МГц) (AMP 2)
0.125мкВ (50…54 МГц) (AMP 2)
AM (Полоса:6 кГц,10 dB S+NIN,Модуляция 30 %, 400 Гц)
2мкВ / (0.5…1.8 МГц) (AMP2)
2мкВ / (1.8…30 МГц) (AMP 2)
1мкВ (50…54 МГц) (AMP 2)
FM (Полоса:15 кГц, 12 dB SINAD)
0.5 мкВ/ (28…30 МГц) (AMP 2)
0.35 мкВ (50…54 МГц) (AMP 2)

Чувствительность шумоподавителя SSB/CW/AM
2 мкВ (0.1…1.8 МГц)
2 мкВ (50…54 МГц)
FM
1 мкВ (28 - 30 МГц)
1 мкВ (50…54 МГц)

Селективность Вид модуляции: по уровню -6 dB, -60dB
CW/RTTY/PKT: 500 Hz, 750 Hz
SSB: 2.4 кГц, 3.8 кГц
AM: 6 кГц, 15 кГц
FM: 12 кГц, 25 кГц

Подавление внеполосных помех 70 dB (180 - 10m)
80 dB (6m)

Максимальная НЧ мощность 2.5 W на 4 Ом нагрузке при 10% TDH
Импеданс аудиовыхода 4-8 Ом (Номинал: 4 Ом)
