Производитель: Продукция А.Т.К.

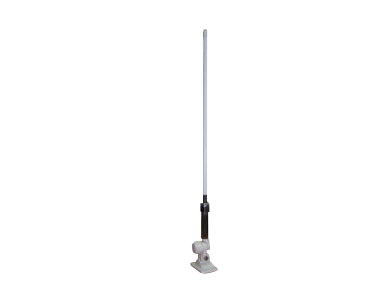

Название: Стационарная УКВ-антенна Радант C-300 ПВХ

Артикул: C-300 ПВХ

Узнать цену


Антенна предназначена для использования в системах связи речного флота.

Антенна представляет собой симметричный вибратор, который формирует ненаправленную в азимутальной плоскости диаграмму. Симметрирующее согласующее устройство (ССУ) обеспечивает симметричное питание плеч вибратора, вследствие чего максимум излучения в вертикальной плоскости направлен вдоль горизонта. В результате этого антенна радикально отличается от вибраторных антенн типа GP, у которых диаграмма направленности «отжата» от земли. ССУ работает в режиме короткого замыкания по постоянному току, что обеспечивает также ослабление искровых помех атмосферного и индустриального происхождения на частотах ниже 1 МГц более, чем на 30 дБ. Антенна работает только в диапазоне частот 295-340 МГц и не имеет побочных резонансов, обеспечивает максимальное отношение сигнал/шум, и не создает помех за пределами рабочего диапазона.

Антенна имеет 2 варианта исполнения:
- с корпусом из ПВХ-материала (обозначение при заказе С-300 ПВХ)

оптимальное согласование с АФТ  в поддиапазонах 298 - 302 МГц и 332 - 337 МГц (КСВ менее 1,2)

Поляризация вертикальная
Диапазон частот, МГц 298 - 302;
332 - 337

Коэффициент усиления, dBi 2
КСВ не более 1.2
Сектор излучения в вертикальной плоскости по уровню с3 dB, град 80
Входное сопротивление, Ом 50
Допустимая мощность, Вт 100
Степень защиты оболочки по ГОСТ 14254-96 IP-55
Тип разъема N
Габариты, мм 700х35
